完全なキズ無し曲げを実現。
スタンダード
ウイングベンドの良さを残しつつ、ウイングベンドでは出来なかった擦れ痕も無くした、完全なキズ無し曲げを実現しました。
更に、スライダ―を実装することで耐久性能をアップ。
ウイングベンドプラスはウイングベンドの完成版です。
加工板厚の範囲はウイングベンドと同じです。
特に、キズや擦れ痕を嫌うステンレス曲げに最適な曲げ金型です。
Cタイプ
Aタイプ
加工の動画

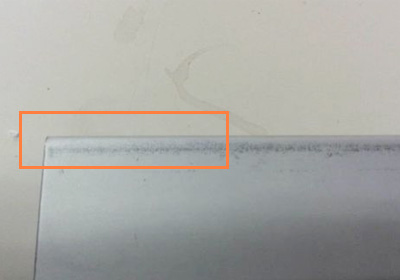

従来品との比較
ウイングベンドプラス(ＷＢＰ)
ウイングベンド(ＷＢ)
製品ラインナップ

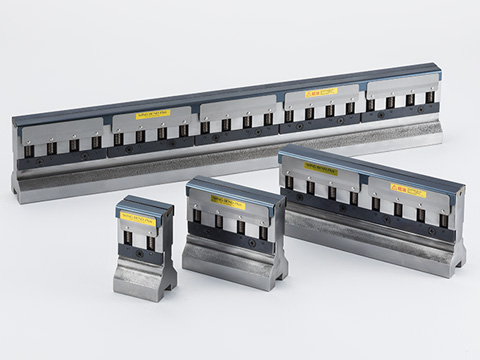

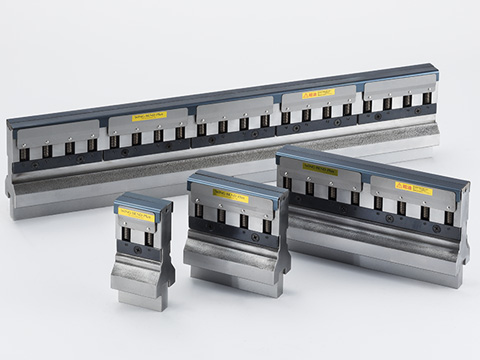

スタンダードタイプ
※左右フリックで全体をご確認頂けます

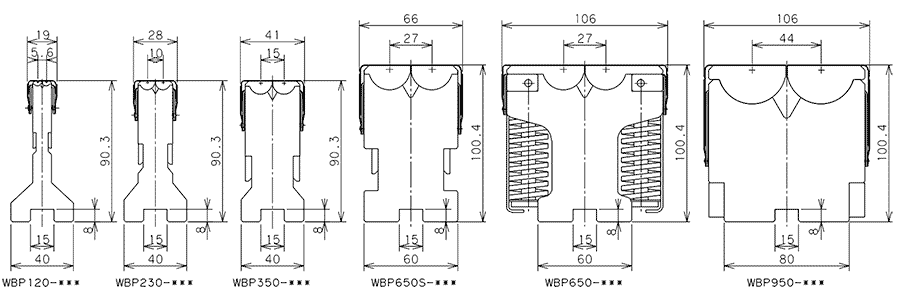

| 型式 | WBP120-*** | WBP230-*** | WBP350-*** | WBP650S-*** | WBP650-*** | WBP950-*** |
| 対応板厚 | 0.3～1.2㎜ | 0.3～2.3㎜ | 0.5～3.5㎜ | 0.5～6.5㎜ | 1.2～6.5㎜ | 6.5～9.5㎜ |
| 金型高さ | 90㎜ | 90㎜ | 90㎜ | 100㎜ | 100㎜ | 100㎜ |
| 金型長さ | 50/100/ 200/500㎜ |
50/100/ 200/500㎜ |
50/100/ 200/500㎜ |
50/100/ 200/500㎜ |
50/100/ 200㎜ |
100/200㎜ |
| 金型耐圧 | 500kN | 700kN | 1000kN | 1500kN | 1500kN | 2000kN |
| スライダー長さ | 50㎜／100～1000㎜(100㎜毎)／1000～3000㎜(500㎜毎) | |||||
※1.型式の「＊＊＊」は、金型長さを表しています。
※2.標準品にフィットバーを取付けた トルンプ社製プレスブレーキに対応するタイプ(Ｃ)もあります。
※3.WBP120及び230は、分割タイプもあります。(90set：金型長さ15/20/25/30㎜)

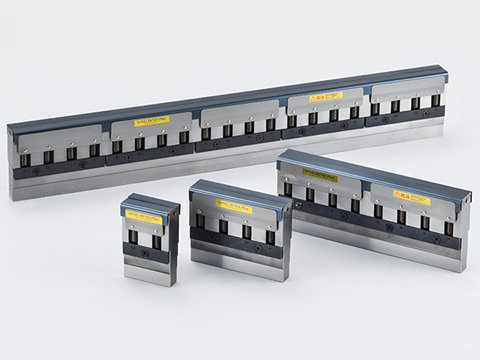

Ａタイプ～アマダ社１Ｖダイホルダー対応
※左右フリックで全体をご確認頂けます

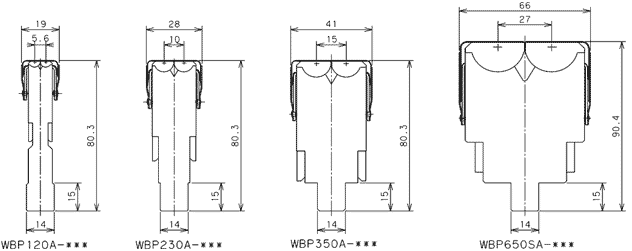

| 型式 | WBP120A-*** | WBP230A-*** | WBP350A-*** | WBP650AS-*** |
| 対応板厚 | 0.3～1.2㎜ | 0.3～2.3㎜ | 0.5～3.5㎜ | 0.5～6.5㎜ |
| 金型高さ | 90㎜ | 90㎜ | 90㎜ | 100㎜ |
| 金型長さ | 50/100/ 200/500㎜ |
50/100/ 200/500㎜ |
50/100/ 200/500㎜ |
50/100/ 200/500㎜ |
| 金型耐圧 | 500kN | 700kN | 1000kN | 1500kN |
※1.型式の「＊＊＊」は、金型長さを表しています。
※2.WBP120A及び230Aは、分割タイプもあります。(90set：金型長さ15/20/25/30㎜)
アクセサリー／アダプタ
芯出し治具

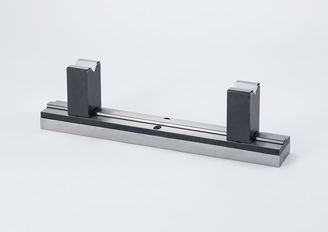

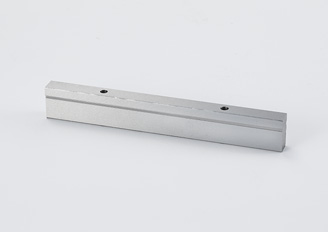

フィットバー

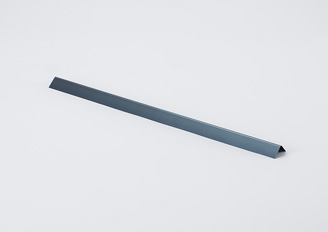

スライダー
動作原理
仕様/選定表
解決事例
曲げキズを無くしたい、段取り時間を削減したい、穴際のギリギリで曲げたいなど
Ｖダイの様々な課題を解決！
WING BENDシリーズの解決事例集
